롤러 제작처는 단가보다 우레탄 경도와 종류, 심재 접착, 지름·축·베어링 사양, 흔들림 허용값을 도면에 적고 그대로 측정해 줄 수 있는 곳인지로 고릅니다. 우레탄롤러는 금속 심재(코어) 위에 폴리우레탄을 입혀 물건을 누르거나 보내는 롤러이고, 컨베이어롤러는 파이프·축·베어링으로 이루어져 벨트나 물건을 받쳐 굴리는 롤러입니다. 둘 다 장비에 들어가는 소모 부품이라 첫 발주 때 정한 사양이 이후 교체품까지 이어집니다.
롤러 제작처를 고를 때 가장 먼저 무엇을 보나요?
먼저 공정 범위를 봅니다. 우레탄롤러 하나에는 심재 가공, 표면 처리, 우레탄 주형(캐스팅), 경화 뒤 연삭, 베어링 조립이 이어집니다. 컨베이어롤러는 파이프 절단, 축 가공, 베어링 하우징 압입, 용접이나 코킹, 표면처리가 이어집니다. 이 가운데 어디까지를 한 공장이 직접 하고 어디부터 외주로 넘기는지에 따라 품질 책임과 일정이 달라집니다.
우레탄 공장이 심재를 외부에서 받아 입히기만 한다면, 심재 치수 문제와 우레탄 문제를 두 회사가 서로 미룰 수 있습니다. 공급사에 공정표(자체/외주 구분)와 비슷한 지름·길이의 제작 여부를 먼저 물어 두면 도면을 보낸 뒤에 "그 길이는 외주"라는 답을 듣는 일을 줄일 수 있습니다. 공급사가 공장인지 무역회사인지는 영업집조 확인법으로 먼저 가려 두면 좋습니다.
우레탄롤러 경도는 도면에 어떻게 적나요?
Shore A 값과 허용 범위, 측정 방법을 함께 적습니다. 우레탄 같은 탄성 재료는 보통 Shore A 눈금으로 잽니다. 측정 방법은 ASTM D2240 이 널리 쓰이는데, 이 방법은 시편 두께를 보통 6.4mm 로 두고 누른 뒤 1초 안에(또는 합의한 시간에) 값을 읽습니다.
숫자 하나만 적으면 판정이 어긋납니다. 공급사는 따로 만든 시편으로 재고, 우리는 완성된 롤러 표면을 잴 수 있기 때문입니다. 롤러 표면에서 몇 곳을 재는지, 연삭 전인지 후인지까지 적어 두면 샘플 판정 때 다툼이 줄어듭니다. 경도는 그립과 마모에 함께 영향을 줍니다. 공개된 코팅 자료는 무른 우레탄이 그립과 충격 흡수에 유리하지만 마모가 심한 곳에서는 빨리 닳는다고 설명합니다.
폴리에스터계와 폴리에테르계 우레탄은 무엇이 다른가요?
사용 환경으로 고릅니다. 공개된 우레탄 제조사 자료에 따르면 폴리에테르계는 가수분해에 강해 물속이나 습도가 높은 곳에 권하고, 반발 탄성이 높습니다. 폴리에스터계는 인장 강도와 찢김·절단 저항이 높고 기름·연료·화학물질에 더 강하다고 설명합니다.
그래서 도면에 "우레탄"만 적기보다 사용 환경(물·세척제·기름 접촉, 온도, 속도)을 사양서에 함께 적는 편이 낫습니다. 공급사가 계열을 제안하면 그 이유와 원료 계열을 회신에 적어 달라고 하고, 양산 중 원료를 바꿀 때는 미리 알리도록 합니다. 같은 경도라도 계열이 바뀌면 수명이 달라질 수 있습니다.
롤러 발주 전 확인 항목
| 항목 | 도면·사양서에 적을 것 | 공급사에 받을 자료 |
|---|---|---|
| 우레탄 경도 | Shore A 값·허용 범위, 측정 방법·위치 | 경도 측정 결과(롤러 표면) |
| 우레탄 종류 | 사용 환경(물·기름·온도·속도) | 원료 계열, 변경 시 사전 통보 |
| 심재 접착 | 심재 표면 처리, 접착 확인 방법 | 접착 시험 결과 |
| 치수·흔들림 | 지름·길이 공차, 허용 런아웃 | 치수 성적서, 런아웃 측정값 |
| 축·베어링 | 축 지름·끝 모양, 베어링 종류·밀봉 | 베어링 사양, 조립 후 회전 확인 |
우레탄이 심재에서 떨어지지 않게 하려면 무엇을 정하나요?
심재 표면 처리와 접착 확인 방법을 정합니다. 우레탄롤러가 쓰다가 망가지는 대표적인 경우가 우레탄이 심재에서 들뜨는 박리입니다. 공개된 코팅 자료에는 강철 심재를 ISO 8501-1 기준 Sa 2.5 수준으로 블라스트 처리하고, 까다로운 용도에서는 ISO 4624·ASTM D4541 방법으로 6MPa 이상의 접착 강도를 기준으로 삼는 예가 있습니다.
우리 부품에 같은 값이 필요한지는 하중과 속도에 따라 다르므로, 숫자를 그대로 옮기기보다 "어떤 방법으로 접착을 확인하고 결과를 주는지"를 먼저 묻습니다. 같은 자료는 주형 뒤 동심도·런아웃·코팅 두께를 사양과 대조해 확인한다고 적고 있어, 이 세 값을 샘플 성적서 항목으로 요구할 수 있습니다.
롤러는 교체품까지 같은 사양으로 이어지는 부품입니다. 경도와 측정 방법, 우레탄 종류, 접착 확인, 흔들림 허용값을 첫 도면에 적어 두는 것이 가장 싼 품질 관리입니다.
컨베이어롤러는 도면에 무엇을 적나요?

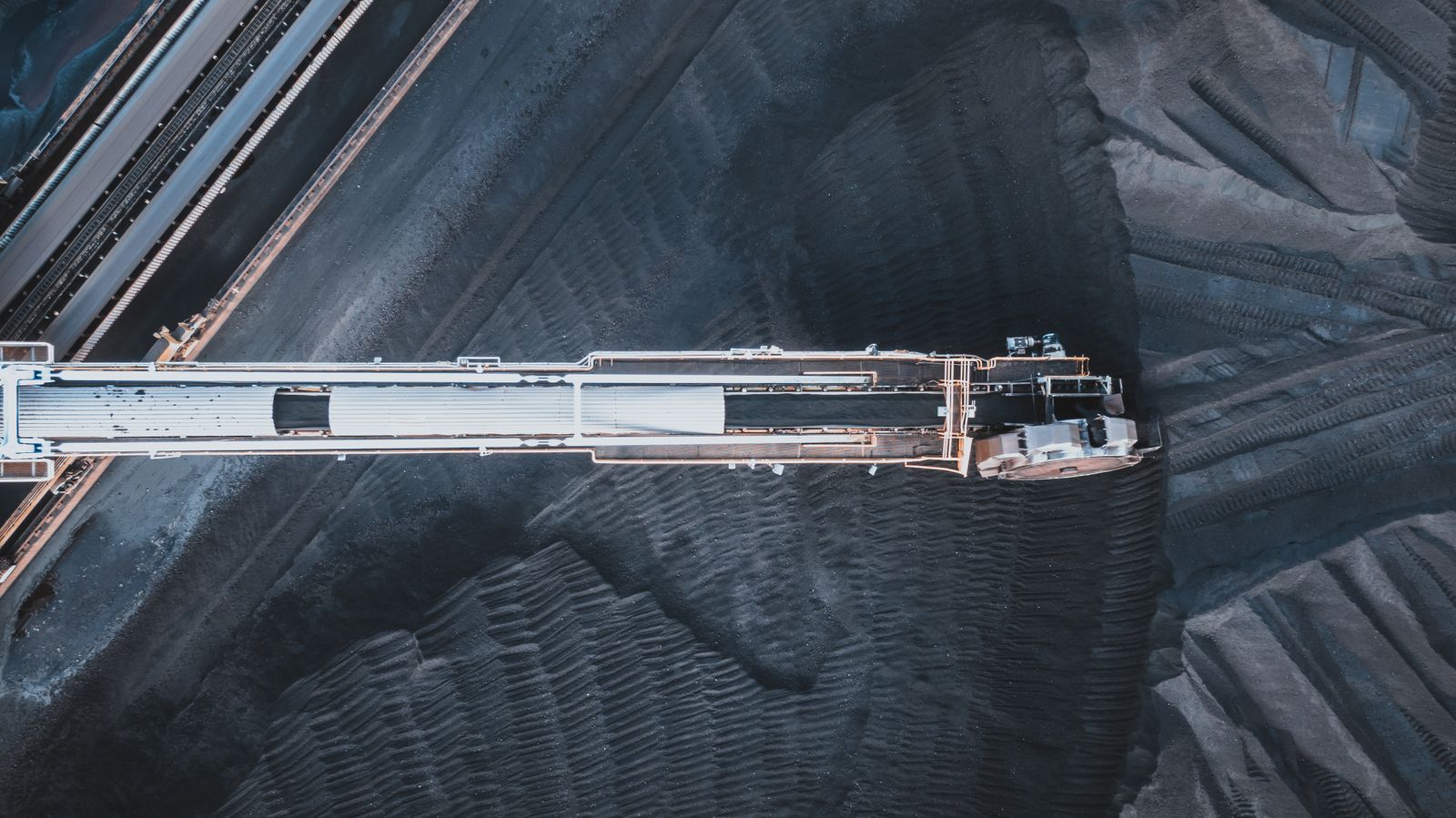

롤러 지름과 길이, 파이프 재질과 두께, 축 지름과 축 끝 모양, 베어링 종류와 밀봉 방식, 허용 흔들림, 표면처리를 적습니다. 벨트 컨베이어용 아이들러는 규격이 있습니다. DIN 22107 은 벨트 폭과 롤러 지름·길이의 관계를, DIN 15207 은 아이들러의 치수·공차·재료·시험 방법을 정하고, ISO 1537 도 이 분야의 주요 규격으로 꼽힙니다. 규격 치수를 쓰면 공급사를 바꿔도 같은 롤러를 받기 쉽습니다.
공개된 치수 정리 자료는 63.5~89mm 지름을 가벼운 하중·리턴용으로, 108~159mm 를 무거운 하중용으로 나누고, 지름에 따라 축 지름을 15~45mm 범위로 짝지어 설명합니다. 축 끝은 평면·육각·키홈 등으로 나뉘어 장비 프레임에 끼우는 방식이 달라지므로, 기존 롤러를 교체하는 경우라면 축 끝 도면을 반드시 함께 보냅니다. 축 가공 부분의 확인 항목은 CNC가공·MCT가공 중국 제작처 찾기에 정리해 두었습니다.
샘플은 어떤 순서로 진행하나요?
롤러는 치수 확인과 사용 확인을 나눠 봅니다. 성적서가 맞아도 실제 장비에서 소음·미끄러짐·마모가 드러나는 경우가 있기 때문입니다.
- 도면(또는 기존 롤러 실측값), 경도·우레탄 종류, 사용 환경, 예상 수량을 한 묶음으로 전달
- 제작성 검토 회신 받기 — 공정표(자체/외주), 우레탄 계열 제안과 이유
- 첫 샘플 — 치수 성적서, 경도 측정값, 런아웃 측정값, 접착 시험 결과 함께 받기
- 장비에 달아 사용 확인 — 소음, 미끄러짐, 마모, 베어링 발열
- 합격 샘플을 양쪽이 1개씩 보관하고 초도 양산
샘플 합격 뒤 첫 물량을 관리하는 방법은 샘플에서 양산까지에서, 도면 발주 전반은 커스텀 부품·설비 제작 소싱에서 이어집니다.
자주 묻는 질문
우레탄롤러 경도는 어떻게 적어야 하나요?
Shore A 값과 허용 범위를 함께 적고, 측정 방법(예: ASTM D2240)과 측정 위치를 정합니다. 숫자 하나만 적으면 공급사와 우리가 서로 다른 조건으로 재서 판정이 어긋날 수 있습니다.
물기가 많은 곳에 쓰는 롤러는 어떤 우레탄을 고르나요?
공개된 제조사 자료는 물속이나 습도가 높은 곳에는 가수분해에 강한 폴리에테르계를 권합니다. 반대로 기름·연료·화학물질에 닿거나 찢김·마모가 심한 곳에는 폴리에스터계가 유리하다고 설명합니다. 사용 환경을 도면이나 사양서에 적어 두면 공급사가 맞는 계열을 제안할 수 있습니다.
컨베이어롤러 도면에는 무엇이 들어가야 하나요?
롤러 지름과 길이, 파이프 재질과 두께, 축 지름과 축 끝 모양(평면·육각·키홈), 베어링 종류와 밀봉 방식, 허용 흔들림(런아웃), 표면처리를 적습니다. 벨트 컨베이어용 아이들러라면 DIN 15207·DIN 22107·ISO 1537 같은 규격 치수를 기준으로 삼을 수 있습니다.
우레탄이 심재에서 떨어지는 것은 어떻게 막나요?
심재 표면 처리 방법과 접착 강도 확인 방법을 발주 전에 정합니다. 공개 자료에는 강철 심재를 Sa 2.5 수준으로 블라스트 처리하고, 접착 강도를 ISO 4624·ASTM D4541 방법으로 확인하는 예가 있습니다. 샘플 단계에서 그 결과를 함께 받으면 양산 뒤 박리 문제를 줄일 수 있습니다.
